El recogedor empotrado es una herencia constructiva muy concreta: la de los bloques de vivienda levantados en Bizkaia entre los años cuarenta y setenta, cuando se dejaba una caja de obra en el paramento para alojar el mecanismo. Sustituirlo no es lo mismo que cambiar un recogedor de superficie, y el error más caro es empezar por el martillo.
Por qué en el Gran Bilbao casi todo es empotrado
En la vivienda construida durante la expansión industrial de la ría, el recogedor se resolvía dejando una caja hueca en la fábrica de ladrillo, junto a la jamba de la ventana, con un tubo o una regata por donde bajaba la cinta desde el cajón. Era una solución barata, ordenada y muy duradera en obra, pero deja el mecanismo atrapado dentro del muro para siempre.
Ese sistema se repite con enorme uniformidad en barrios como Santutxu, Rekalde, Otxarkoaga o Basurto, y en los bloques equivalentes de Sestao, Trapagaran o Basauri. Cambia el tamaño de la caja y el acabado de la placa, pero el principio constructivo es el mismo. Por eso una reparación que en una vivienda nueva es trivial, aquí exige comprobar primero qué dejó la obra original.
El recogedor de superficie, atornillado sobre el paramento y sin caja, aparece sobre todo en reformas posteriores y en obra más reciente. Cuando en una finca antigua encontramos uno de superficie casi siempre es porque alguien resolvió una avería tapando la caja original en lugar de sustituir dentro de ella, y eso condiciona todo lo que se pueda hacer después.
Tipos de placa y por qué la medida manda sobre la marca
Un recogedor empotrado tiene tres partes: la caja o cuerpo que aloja el muelle y la bobina, la placa embellecedora que queda a la vista y los dos tornillos que la sujetan al muro. Lo único que realmente condiciona la sustitución es la geometría de esa placa y, sobre todo, la distancia entre los dos anclajes. Si esa distancia coincide, el recambio entra en los mismos taladros y no hay que tocar la pared.
En el parque antiguo conviven varias medidas normalizadas. Las placas estrechas son las más frecuentes en huecos pequeños de ventana de patio y en cocinas; las anchas aparecen en huecos de salón y en balconeras, donde la persiana pesa más y la cinta es de mayor anchura. Conviene medir además la anchura de la propia cinta, porque una bobina pensada para cinta estrecha se atasca si se le mete una más ancha.
La marca del recogedor viejo suele ser irrelevante y muchas veces ni siquiera es legible. Lo que se lleva a la tienda o al taller son tres datos: distancia entre ejes de los tornillos, dimensiones exteriores de la placa y anchura de cinta. Con eso se resuelve la inmensa mayoría de las sustituciones sin obra.
| Medida | Dónde se toma | Qué determina |
|---|---|---|
| Distancia entre anclajes | De centro a centro de los dos tornillos | Si se puede reutilizar el taladro existente |
| Placa exterior | Alto y ancho de la parte vista | Si tapa las marcas y el borde de la caja |
| Hueco de obra | Alto, ancho y fondo del nicho en el muro | Si el cuerpo del recogedor entra sin picar |
| Anchura de cinta | Sobre la cinta, con el metro | Si la bobina admite la misma cinta |
| Longitud de cinta | Recorrido total desde el cajón | Si el muelle tiene recorrido suficiente |
| Salida de cinta | Punto por el que entra al muro | Si el nuevo modelo conserva el mismo trazado |
Cómo evitar picar más pared de la cuenta
El instinto cuando el recogedor nuevo no entra es agrandar la caja. Es justo lo que no conviene hacer, porque cada centímetro de más debilita la jamba, obliga a un remate de yeso y deja un hueco que el siguiente recambio tampoco podrá aprovechar. La secuencia correcta empieza por retirar la placa antigua con cuidado, limpiar el interior de la caja y medir el hueco real, que casi siempre es mayor de lo que parece con el mecanismo dentro.
Con esa medida en la mano se elige recambio, no al revés. En muchos casos el cuerpo nuevo es más compacto que el original y entra sobrado; el problema real está en los anclajes. Si no coinciden, la solución razonable no es agrandar el nicho sino desplazar los taladros unos milímetros a zona de ladrillo sano, o usar una placa de mayor superficie que cubra las marcas antiguas y permita anclar en punto nuevo.
También conviene revisar la regata por la que baja la cinta. Si está obstruida por yeso desprendido o por restos de una reparación anterior, la cinta rozará y volverá a romper en pocos meses, con independencia de lo bien montado que esté el recogedor. Sacar la cinta vieja completa y pasar la nueva con una guía flexible evita ese fallo repetido, y es parte del cambio de cinta y recogedor hecho como corresponde.
- Retirar la placa antigua entera antes de decidir nada: el hueco real casi nunca es el que parece.
- Aspirar la caja y sacar los restos de yeso y de reparaciones anteriores.
- Medir el nicho en alto, ancho y fondo, y anotar la distancia entre ejes de los tornillos.
- Elegir el recambio en función de esas medidas, no al revés.
- Desplazar los taladros a ladrillo sano antes que agrandar la caja.
- Comprobar que la regata de la cinta está libre en todo su recorrido.
Cuándo el hueco de obra ya no admite el mismo modelo

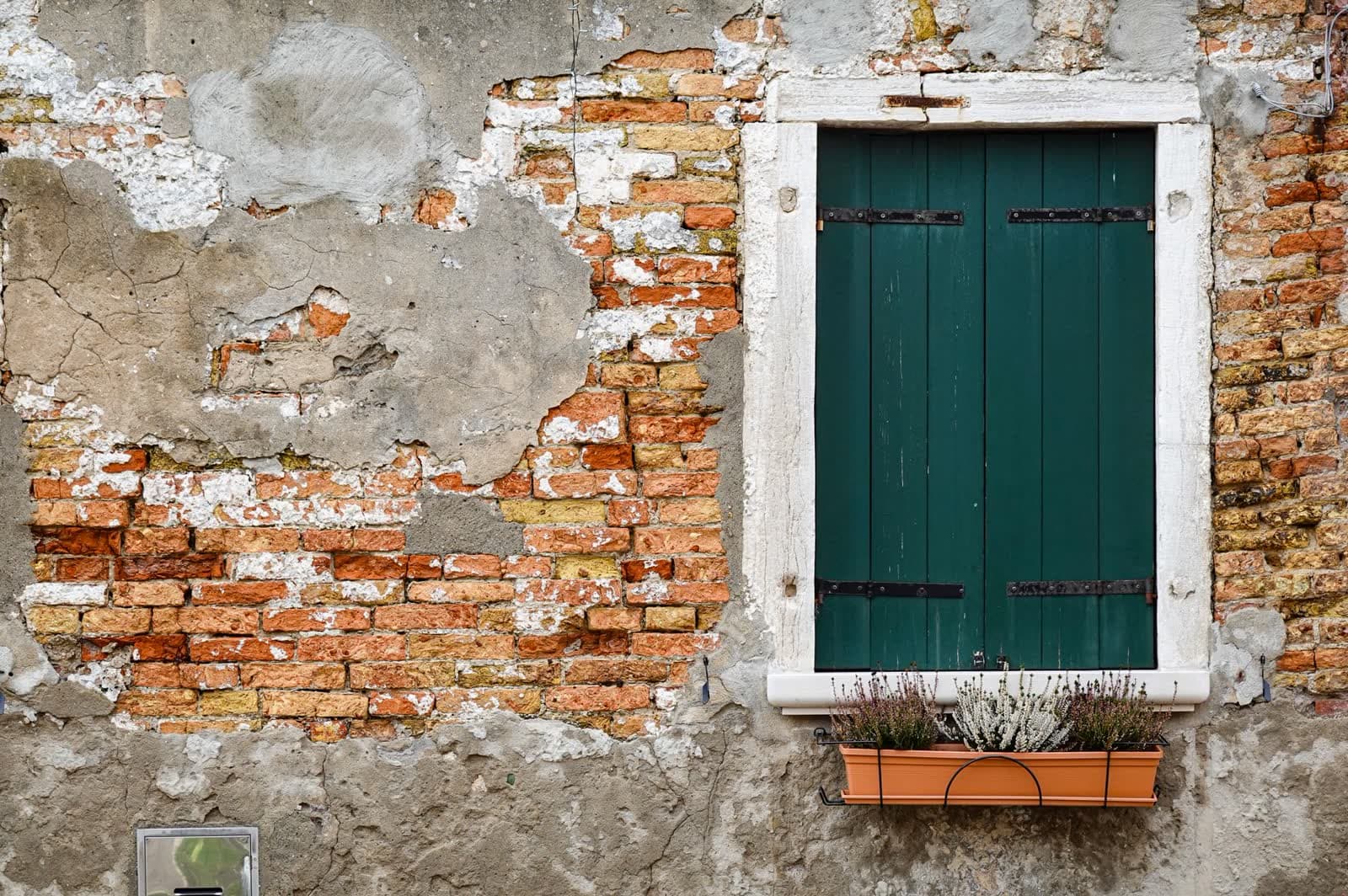

Hay situaciones en las que la caja original ha dejado de ser utilizable. La más frecuente es la del hueco descarnado por sucesivas intervenciones: cada avería añadió un taladro nuevo, el ladrillo perdió material y ya no hay punto firme donde anclar. Otra es la caja que ha estado húmeda durante años, con el yeso disgregado y el ladrillo blando, algo habitual en jambas de fachada norte y en huecos sobre patio interior.
En esos casos hay tres salidas razonables. La primera es reconstruir el interior del nicho con mortero de reparación, dejar fraguar y anclar sobre material sano. La segunda es montar una placa de adaptación de mayor superficie, que reparte los anclajes fuera de la zona dañada sin agrandar la caja. La tercera, cuando el muro ya no da más de sí, es pasar a recogedor de superficie asumiendo que la placa quedará vista sobre el paramento.
- Ladrillo disgregado alrededor de los taladros: hay que reconstruir antes de anclar nada.
- Cuatro o más taladros antiguos en la misma zona: buscar apoyo nuevo o placa de mayor superficie.
- Nicho con humedad activa: primero se resuelve el origen del agua, después el mecanismo.
- Caja demasiado corta en fondo para el cuerpo nuevo: revisar modelos compactos antes de picar.
- Regata de cinta colapsada: en ocasiones es más limpio reconducirla que reabrirla entera.
- Cinta que baja por el interior de un tabique con instalación eléctrica cerca: no se toca sin comprobar.
Cuándo esto deja de ser un trabajo doméstico
Cambiar una placa que coincide en anclajes es una tarea perfectamente abordable por un aficionado con paciencia. El problema es que en finca antigua muchas veces no coincide, y lo que empieza como un cambio de veinte minutos acaba en una jamba abierta un domingo por la tarde. Hay un par de señales claras para parar a tiempo.
La primera es eléctrica. En bloques de los sesenta es frecuente que la instalación discurra por la misma jamba, y picar a ciegas junto a la caja del recogedor es un riesgo real. La segunda es estructural: si la caja está en un muro de carga y hay que ampliarla, la decisión ya no es de acabados. La tercera es sencillamente de acceso, cuando la cinta no aparece por el otro lado o el cajón no se puede abrir desde el interior.
En esos escenarios lo sensato es que lo vea alguien que trabaje a diario con este tipo de hueco. Es exactamente el trabajo dominante en fincas de posguerra de Bilbao y del entorno de la ría, y lo abordamos como parte de la reparación de persianas, midiendo antes de tocar y dejando el remate cerrado siempre que la pared lo permita. Si el bloque entero está en la misma situación, la conversación pasa a ser de comunidad, como explicamos en quién paga las persianas en comunidad.
Aprovechar la intervención para revisar el cajón
Cuando se cambia un recogedor hay que sacar la cinta vieja desde arriba y pasar la nueva, lo que obliga a abrir el cajón. Ese momento es la única ocasión razonable en años para ver el estado del eje, de la polea, de los soportes y del propio paño sin generar un trabajo adicional. Cerrar el cajón sin mirar es desaprovechar la mitad de la visita.
Lo que se comprueba ahí es concreto: si el eje gira sin holgura y sin óxido, si la polea está alineada con la salida de la cinta, si los soportes conservan sus tornillos y si las primeras lamas del paño están sanas. Un eje ligeramente desplazado hace que la cinta entre torcida y se desgaste por un canto, y ese es el motivo por el que algunas cintas rompen a los pocos años de haberse cambiado.
En fincas antiguas con cajón de obra hay un tercer punto que casi siempre aparece: el estado del interior de la caja, con humedad, polvo acumulado y un pasacintas desgastado. Si ya está abierto, es el momento de resolverlo, y lo explicamos con detalle en el artículo sobre aislar el cajón de la persiana.
